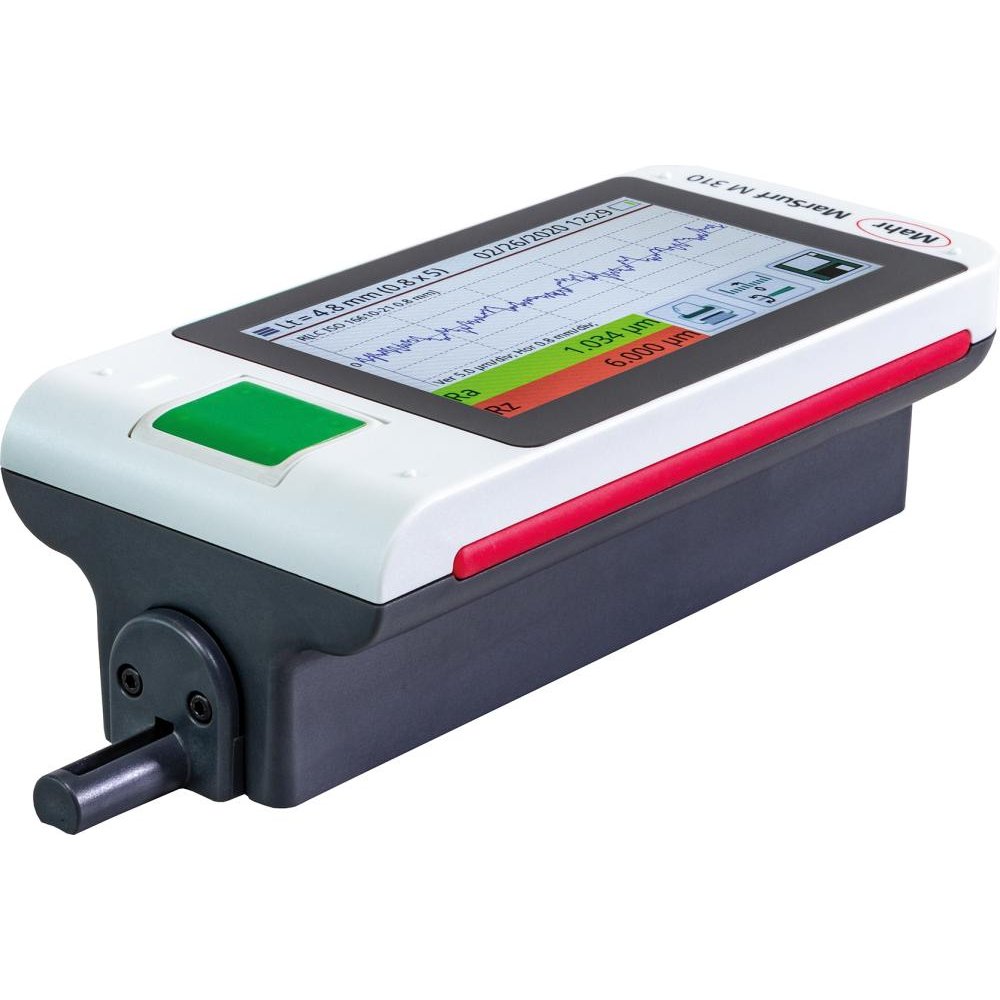

Merač drsnosti MarSurf M310 sada MAHR

Súprava mobilného drsnomera MarSurf M 310

Použitie: Malá veľkosť a nízka hmotnosť s vyberateľným podávacím zariadením, jednoduchá a intuitívna obsluha. Veľký podsvietený dotykový displej 4,3“-TFT, otočný displej, prenos meracích protokolov a nameraných údajov buď pomocou Bluetooth, alebo cez kábel, kompatibilita s IATF 16949 –Bezpečná spätná vysledovateľnosť pomocou MarConnect, vytvorenie hotových protokolov PDF priamo v meracom zariadení, špecifické komentáre od zákazníka k protokolu PDF sa zadávajú priamo v MarSurf M 310, viac ako 1200 meraní bez nabíjania, integrovaný, vyberateľný štandard drsnosti, automatická voľba funkcie Cut-off: zaručí aj osobe, ktorá nie je profesionálnym meracím technikom, že dosiahne správne výsledky merania.

Osobitné výhody: Bezkáblový prenos nameraných výsledkov napr. do súboru Excel® a ďalších aplikácií Windows® prostredníctvom softvérového rozhrania MarCom Prof. Pp pripojení laserového skenera sa pomocou čiarového kódu alebo QR kódu spustia vopred nakonfigurované merania, načítajú sa informácie o obrobku.

Použitie: Na hriadele, časti puzdra, veľké stroje, veľké obrobky, frézované a sústružené diely, brúsené a honované obrobky, vo výrobných priestoroch na stroj na rýchle preverenie hĺbky drsnosti obrobku v stroji alebo na stroji.

Rozsah dodávky: S podávacím zariadením (vyberateľným), 1 štandardným snímačom PHT6-350 v súlade s normou, zabudovaným akumulátorom, štandardom drsnosti, integrovaným v puzdre (vyberateľným) v. certifikátu o kalibrácii od spol. Mahr, ochranou snímača/držiak hranolov, nabíjačkou, výškovým nastavením (integrovaným), taškou s ramenným popruhom, káblom USB, ručným hranolom s výškovým nastavením (pár), predlžovacím káblom k posuvnému zariadeniu (dĺžka 1,2 m) a návodom na prevádzku.

Technické údaje:
Parametre: A1, A2, Ar, CF, CL, CR, Mr1, Mr2, R, R3z, RPc, RS, RSk, RSm, Ra, Rk, Rmax, Rmr (tp (JIS, ASME) v súlade s Rmr), Rp, RpA (ASME), Rpk, Rpm, Rpm (ASME), Rq, Rt, Rvk, Rx, Rz, Rz (JIS), Rz (Ry (JIS) v súlade s Rz), Vo
Horizontálna mierka: závisí od funkcie Cut-off
Obsah protokolu: R-Profil, MRK, P-Profil (MOTIF), zobrazenie výsledku
Funkcia kalibrácie: dynamická; Ra, Rz, Rsm
Dátové rozhranie: USB A, USB B, MarConnect (obojsmerné), microSD Slot pre karty SD/SDHC do 32 GB
Trieda ochrany: IP40
Teplotný rozsah na prevádzku/prácu: +5 °C až +40 °C
Teplotný rozsah na uskladnenie: –15 °C až +55 °C
Akumulátor: lítium-iónový akumulátor, 3,7 V, menovitá kapacita 11,6 Wh, min. 1200 meraní
Rozmery (d x š x v) posuvného zariadenia: 160 x 77 x 50 mm
Rozmery (d x š x v) vyhodnocovacieho zariadenia: 190 x 140 x 75 mm
Hmotnosť: 4,7 kg
Princíp merania: dotykové meranie profilu
Snímač: induktívny snímač
Hrot snímača: 2 µm
Rozsah merania: 350 µm
Rozlíšenie profilu: 8nm
Filter v súlade s ISO/JIS: Gaussov filter podľa ISO 16610-21 (predtým ISO 11562), špeciálny filter podľa DIN EN ISO 13565-1, ls filter podľa DIN EN ISO 3274 (vypínateľný)
Cut-off Ic podľa ISO/JIS: 0,25 mm, 0,8 mm, 2,5 mm, automatické rozpoznanie filtra, variabilné
Počet n jednotlivých dráh merania podľa ISO/JIS: voliteľný: 1–16
Skrátená funkcia Cut-off podľa ISO/JIS: voliteľná
Dráha snímača Lt podľa ISO/JIS: 1,5; 4,8; 15, N x Lc, variabilná, automatická
Dráha snímača podľa ISO 12085 (MOTIF): 1; 2; 4; 8; 12; 16 mm
Celková dráha In podľa ISO/JIS: 1,25 mm, 4 mm, 12,5 mm
Rýchlosť snímania: 0,5 mm/s
Meracia sila: 0,75 mN
