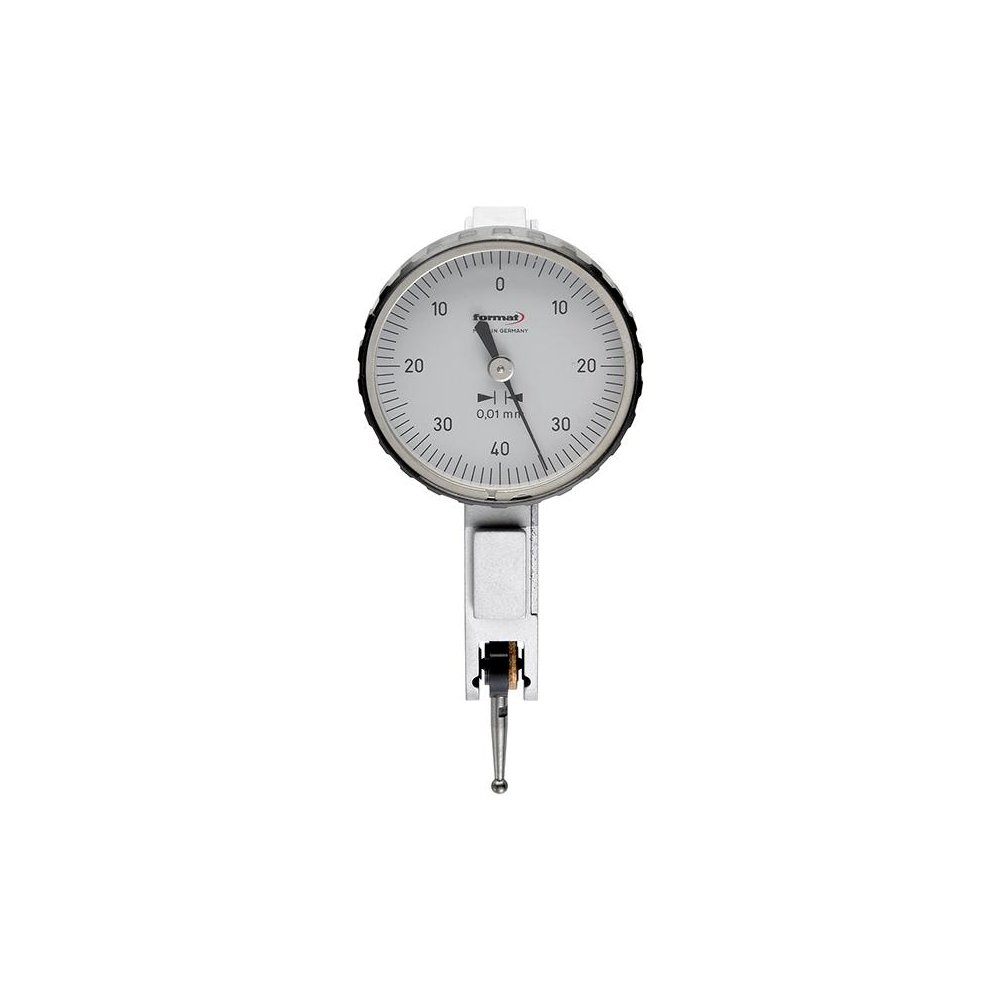

Odchýľkomer páčkový 0,8 mm A/32 mm FORMAT

Páčkový odchýlkomer, FORMAT

Vyhotovenie: Kryt je kvôli ochrane proti poškodeniu rybinových vedení pochrómovaný, nereaguje citlivo na nárazy, uloženie hriadeľa meracej páky v presných guľôčkových ložiskách, meracie mechanizmy sú uložené v rubínoch, automatické prepínanie smeru merania, kryt s tromi zafrézovanými rybinovými vedeniami na uchytenie upínacej stopky (Ø 8 mm h6), merací nadstavec M1,6 s guľou z tvrdého kovu s Ø 2 mm, kovový vonkajší krúžok je otočný. Dodáva sa s kľúčom, v plastovom puzdre.

Použitie: Na skúšku vystredeného chodu hriadeľov a puzdier, centrovanie otvorov, vyrovnávanie plôch a skúška rovnobežnosti.

Tvar A = merací nadstavec sa dá otočiť o 240° v pravom uhle k stupnici.
Tvar B = merací nadstavec sa dá otočiť o 240° paralelne k stupnici.
Tvar C = merací nadstavec sa dá otočiť o 240° spätne k stupnici.

Upozornenie: Vhodné meracie nadstavce M1,6.
