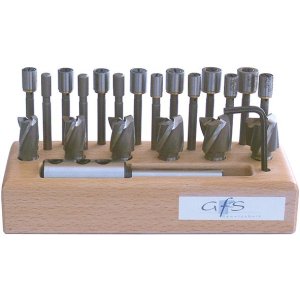

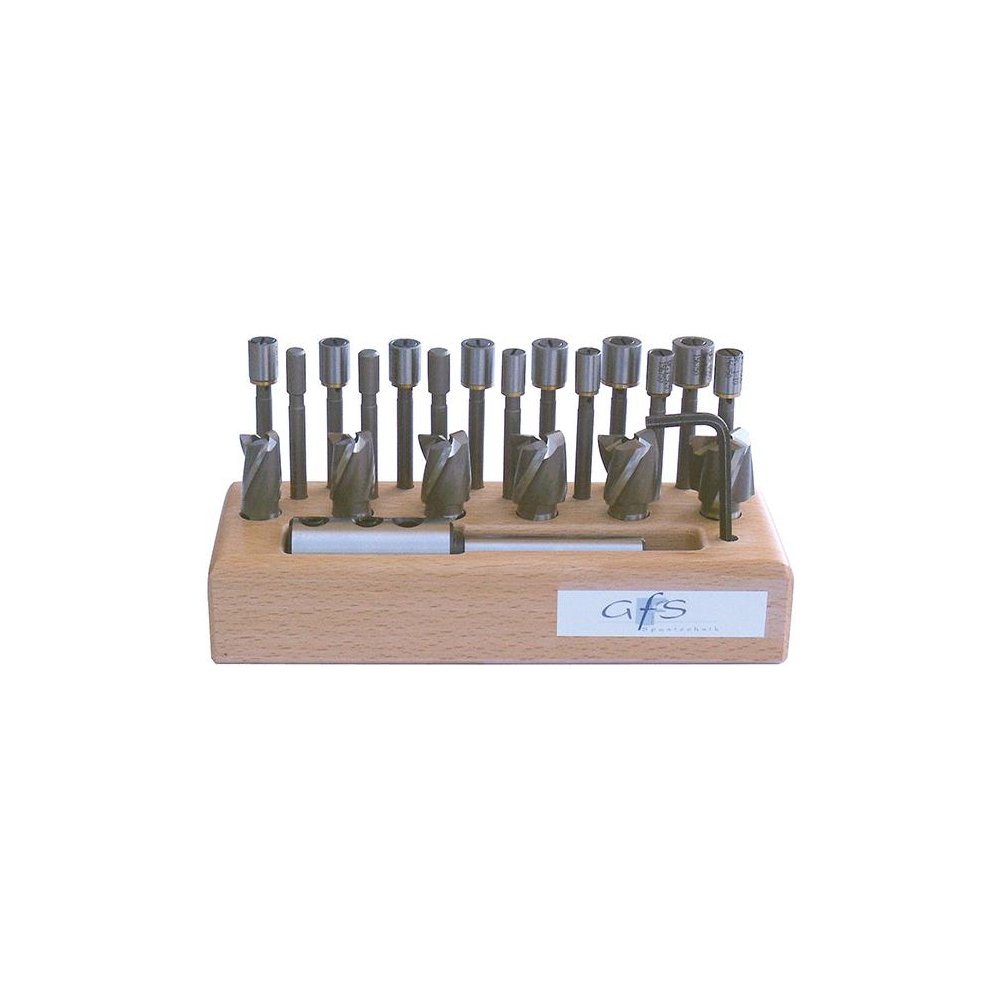

Sada záhlbníkov s vodiacim čapom, stopka, MK2, veľkosť 1 GFS

Kombinačný systém záhlbníkov s vodiacim čapom

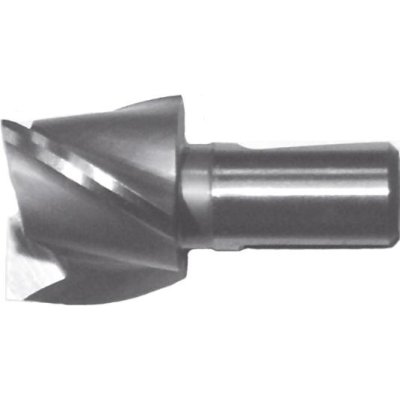

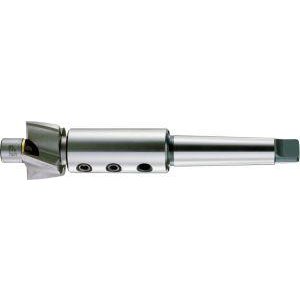

Vyhotovenie: Pozostáva z držiakov, záhlbníkov a vodiacich čapov. Kombinačný systém záhlbníkov s vodiacim čapom GFS pokrýva vďaka ľubovoľným možnostiam variácie držiakov so záhlbníkmi a vodiacimi čapmi v rámci jednej veľkosti veľké spektrum kombinácií vŕtania a zahlbovania.

Vyplývajú z toho nasledujúce výhody:

1. Na pracovný rozsah od 5 mm do 85 mm sú potrebné iba 4 veľkosti držiakov.

2. Vodiace čapy veľkosti 1 od Ø 8,5 mm a veľkosti 2 od Ø 14,0 mm sú rotujúce a zároveň vybavené vnútorným chladením.

3. Záhlbníky s vodiacim čapom s povrchovou úpravou HSS-TiN a s reznými ostriami zo spekaného karbidu sú k dispozícii na doručenie z továrenského skladu.

4. Záhlbníky s vodiacim čapom sú od Ø 32 mm k dispozícii aj s otočnými platničkami.

5. Jednotlivé prvky sa v rámci jednej konštrukčnej veľkosti dajú ľubovoľne kombinovať.

6. Vodiaci čap je možné vymeniť bez odstránenia záhlbníka.

Použitie: Vhodné na zahlbovanie DIN, ako aj na nenormované stupňovité vŕtania alebo zahlbovania v prípade používania príslušných kombinácií čapov a záhlbníkov. Držiak zostáva počas výmeny v stroji. Upínanie záhlbníkov a čapov sa vykonáva pomocou skrutkovača so šesťhranom podľa normy DIN 911.

Poznámka: Bezpodmienečne je nutné zaistiť dostatočný prívod chladiva.
